فكرة أهم أعطال اللاب توب الدل, dell

Post By: mahmoud 2020-04-19

السلام عليكم ورحمة الله

سأبدأ معكم الأن بمشيئة الله تعالى فى تناول أعطال ال dell insprion 6400

أولاً : الجهاز لا يعمل باور ولكن عند وضع الشاحن والضغط على ذر الباور نرى لمبة الباور تنير لأقل من ثانية مع إصدار زنه ضعيفة

الحل :-

ينقسم الحل هنا إلى ثلاثة أشياء

أولاً :-

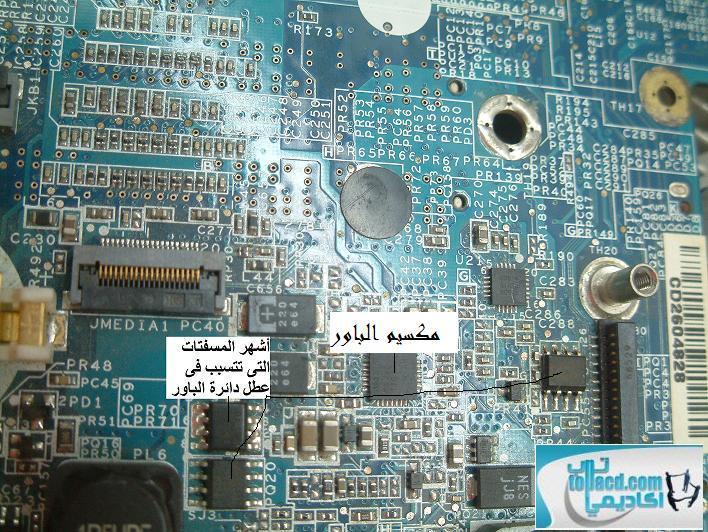

المسفت ترانزيستور الخاص بدائرة الباور كما هو موضح بالصورة

ملاحظات هامه :-

يمكن لأى مسفت ترانزيستور مسئول عن الباور فى أى دائره أن يسبب هذا العطل

مثال:-

الترانزيستورات الموجودة فى دائرة التغزية الخاصة بالبروسيسور

الترانزيستورات الموجودة فى دائرة التغزية الخاصة بدا ئرة الرام

الترانزيستورات الموجودة فى دائرة التغزية الخاصة بال I/O

لاحظ أنه إذا وجد شورت فى مخرج الUSB يسبب تلف بعض مسفتات الباور

وسنوضح الترانزستورات الأكثر شيوعا التى تسبب هذا العطل فى اللاب توب ال dell insprion 6400

ثانياً:-

مكسيم الباور الموجود بجوار المسفت ترانزيستور وهذا المكسيم يسبب كتم فى دائرة الباور وأحيانا يكون شورت ويتسبب فى تلف المسفتات أيضاً

ملاحظه:-

دائما ما يتسبب تلف المكسيم فى تلف المسفتات الموجوده فى دائرته

مثال :-

عند قيامك بفحص دائرة الباور وجدت مسفت ترانزيستور شورت وقمت بتغييره ولكن المشكلة مازالت قائمه ثم قمت بنزعه مره أخرى وقياسه ووجدته تالفاً عندها تعلم أن المكسيم يسبب شورت على دخل المسفت ترانزيستور وأحيانا يعرف تلف المكسيم بدرجه حرارته العاليه لاحظ أن طبيعة المكسيم أنه يصدر حرارة ولكن منخفضة (طبيعية )

ثالثاً:-

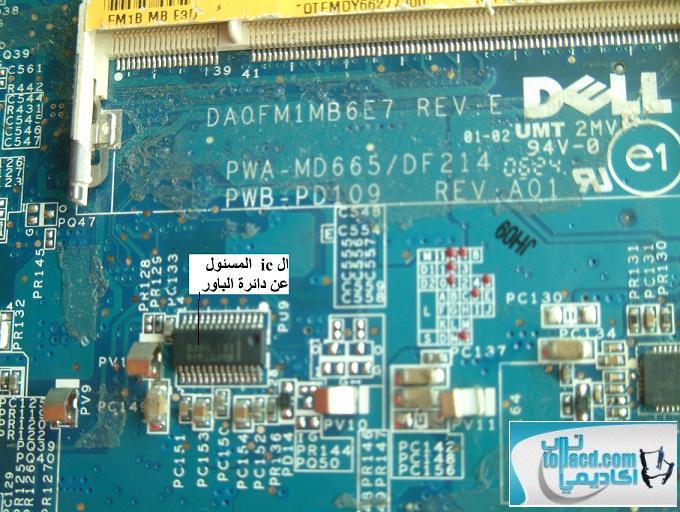

الأى سى المسئول عن دائرة الباور

وهذا الأي سى يسبب هذا العطل دائما لأنه يتعامل مع دخل الباور ويقوم بتوزيع الباور على باقى الدوائر أى أنه يأخز ال 19 فولت من الشاحن مباشرتا

سيتم بمشيئة الله تعالى تعديل هذه الصفحة (نظراً لضيق الوقت )

سأذكر أرقام المسفت ترانزيستور ومكسيم الباور وأي سى الباور وسأضع تشريح لهم (datasheet)

سبحانك لا علم لنا إلا ما علمتنا إنك أنت العليم الحكيم

بإذن الله تعالى سوف نكمل معاً حل بعض أعطال ال dell insprion 6400 راجين من الله التوفيق

ثانياً:- الجهاز يعمل باور لبضع ثوانى وينير لمبه الباور ويفصل وبعد الفصل ينير لمبه البطرية ويشحن البطرية جيداً جميع الفولتات موجودة

-تم التأكد أن الشاحن يعمل جيداً

-البروسيسور يعمل وتمت تجربته

– الفولت يصل إلى أي سى الباور وخرج الأى سى تمام

-لا يوجد شورت فى مسفتات الباور

-جميع القطع حرارتها طبيعية

-مكسيم الباور سليم تماماً

السؤال الأن الذى يطرح نفسه هو لماذا تفصل البردة باور رغم إتزان دوائرها وعدم وجود تلف فى أحد القطع …؟

أعتقد بعد كل هذا الكلام أصبح العيب أوضح من الشمس خاصة للمحترفين

هذا العطل بسبب تلف ملف البايوس وكما وعدتكم التوضيح بالصورة

وسيتم رفع ملف البايوس

سبحانك لاعلم لنا إلا ما علمتنا إنك أنت العليم الحكيم

أعدكم بأن أكمل وأسألكم الدعاء بالتيسير

وأرجو التنبيه لوكان هناك أى أخطاء فنيه (كلنا ذو خطأ )

لأننى ماتحدثت إلا عن الأعطال التى صادفتنى ووفقنى الله لحلها

كما وعدكم من قبل عن ذكر أرقام وتشريح المسفت وال ومكسيمات الباور أى سى الباور (dataseet)

فهذه مقدمة عن تشريح أى سى الباور (dataseet) أسألكم الدعاء

الصورة التالية توضح شكل أى سى الباور وعدد الpins وإسم كل pin

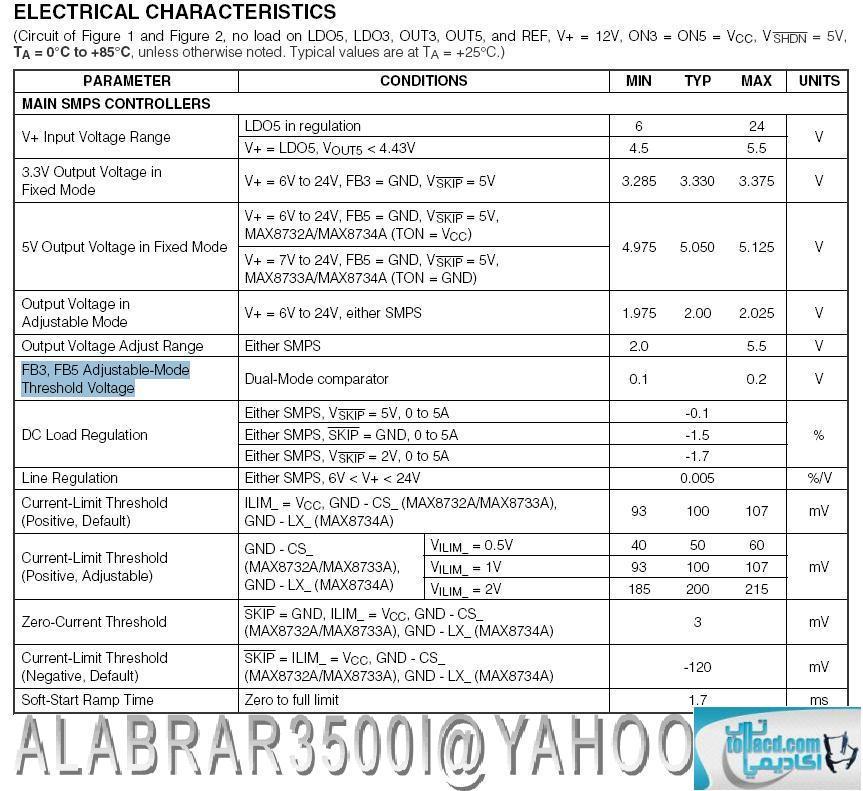

الصورة التاليه توضح خصائص الأى سى الكهربائية

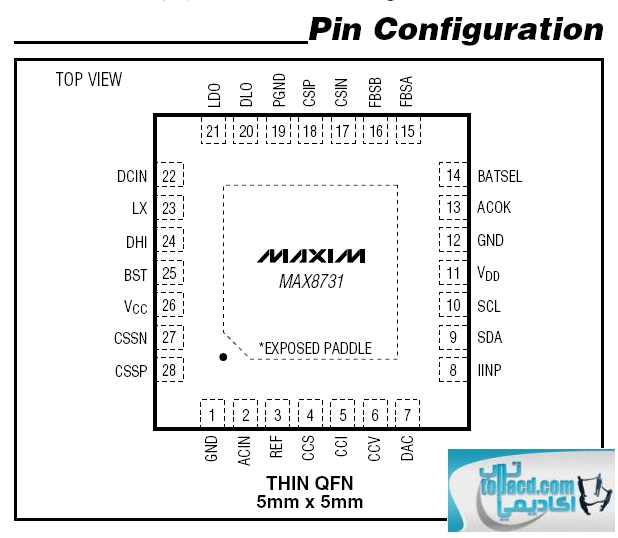

هذه الصوره توضح شكل وعدد pin المكسيم والإسم الإلكترونى لكل pin

نكتفى بتوضيح عمل المكسيم كما ذكرنا ورقمه وعدد ال pins ونترككم مع الداتا شيت

سنتحدث عن عطل دائرة الصوت وطبعاً كلنا عارفين أن دائرة الصوت فى الاب توب خصوصاً مهمه جداً ولا تقل أهمية عن عطل عدم شحن البطارية لذا تطرقنا إليه ونسأل الله السدداد والعون .

وكما تعودنا أن نوضح الأسباب المؤدية للعطل و القطع المسببه للعطل بالصورة وذكر رقم كل قطعة وتشريحها (DATASHEET)

الأسباب المؤدية للعطل

– وضع جاك السماعة فى مخرج الصوت بطريقة خطأ

– وضع سمعات ذات وات عالى

– حدوث شورت فى سوكت الصوت عن طريق الخطأ

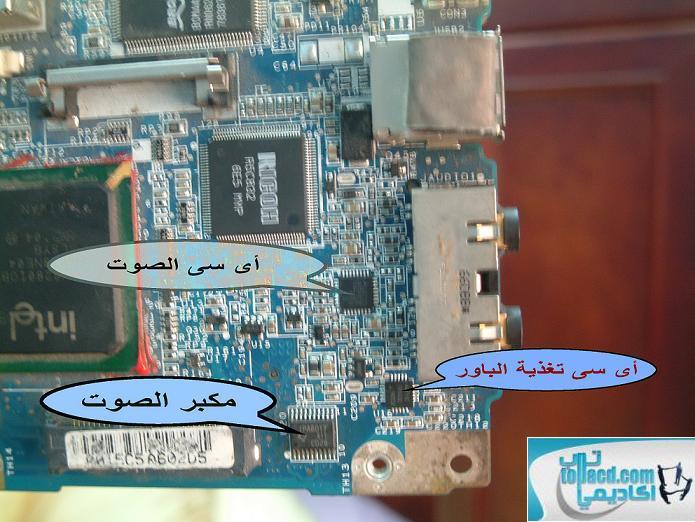

القطع المسببه للعطل بالصورة

– أى سى الصوت الأساس

– أى سى (مكبر الصوت)

– أى سى تغذية الباور

متى يكون العطل من أى سى الصوت الأساسى

– لا يوجد صوت تماماً فى السمعات الخارجية والداخلية

الجهاز لا يتعرف على الصوت تماماً

متى يكون العطل من مكبر الصوت

الجهاز يقراء تعريف الصوت

يوجد صوت فى السمعات الخارجية والداخلية ولكن منخفض

الجهاز لا يعطى صوت أصلاً ولكن الصوت متعرف (أحياناً تلف مكبر الصوت يؤثر على مخرج الصوت )

متى يكون العطل من أى سى تغذية الباور الخاص بدائرة الصوت

يمكن للأى سي التغذية أن يسبب أى عطل على حسب الجزئ التالف به

مثال سماعة تعمل والأخرى لا تعمل

السماعات الداخلية تعمل والخارجية لا أو العكس

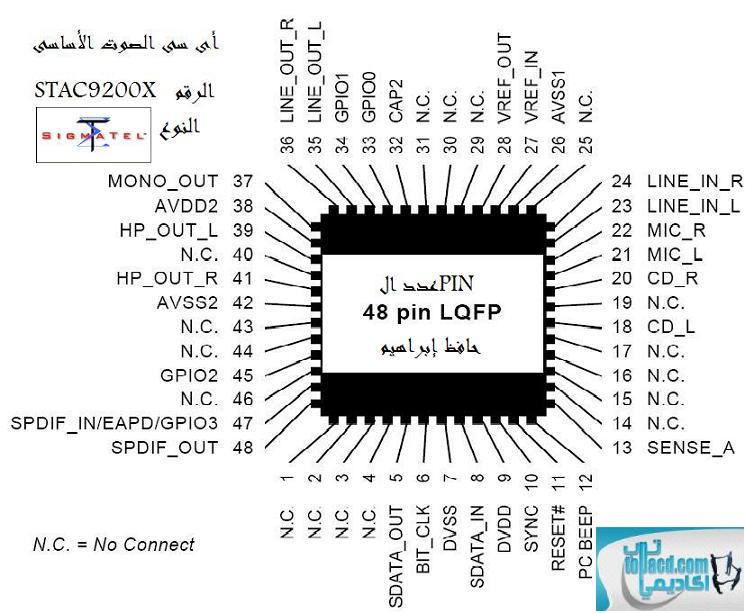

رقم وشكل أى سى الصوت الأساسى وعدد الPIN والإسم الإلكترونى لكل PIN

رقم وشكل أى سى (مكبر الصوت ) وعدد الPIN والإسم الإلكترونى لكل PIN

رقم أى سى (تغذية الباور) الخاص بدائرة الصوت وعدد الPIN

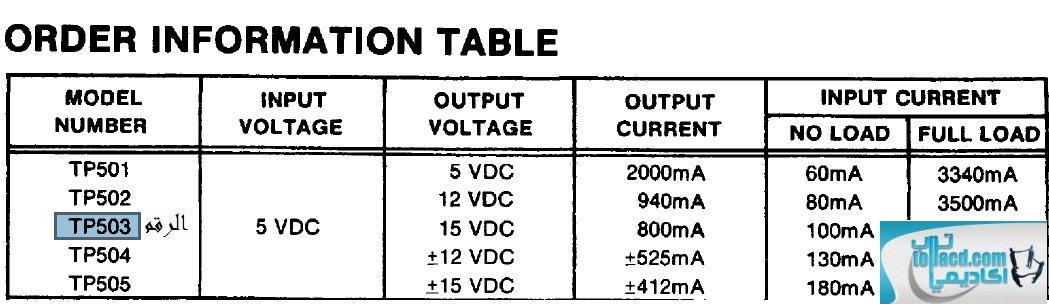

الرقم :TP503 . TP603

عدد الPIN :20 / PIN

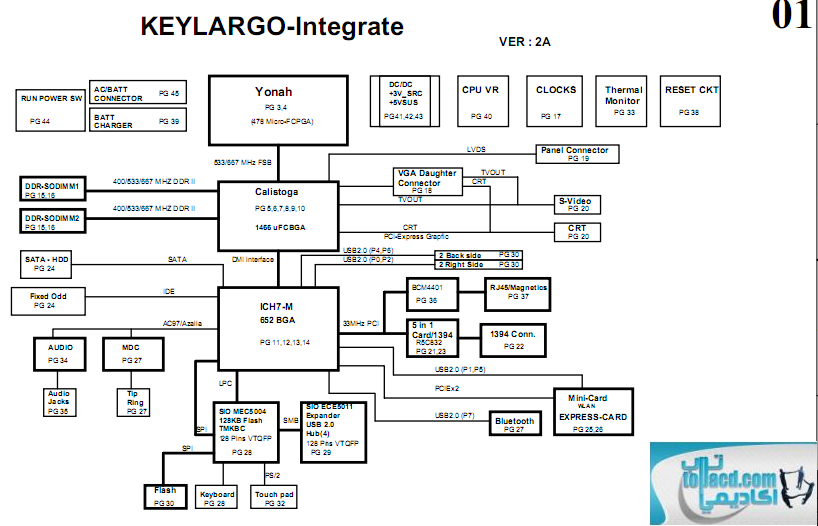

صورة للديجرام الخاص بالديل ال6400 إلى أن يتم شرح باقى الأعطال
