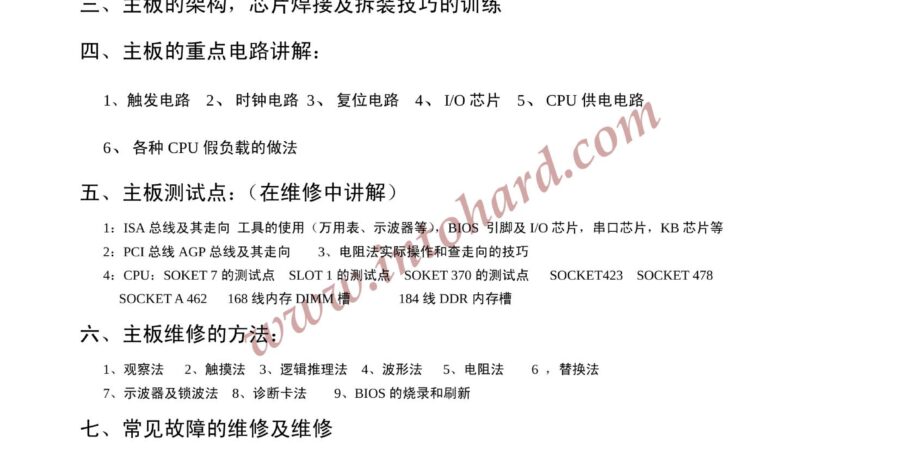

主板篇 《 》 一、芯片的功能、作用及性能，具体内容： （芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、缓冲器244,245、 门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC 、保险F,和电感L、晶振X。Y内存槽，串口 ，并口、 FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面） 二、主板的工作过程和维修原理 三、主板的架构，芯片焊接及拆装技巧的训练 四、主板的重点电路讲解： 1、触发电路 2、时钟电路 3、复位电路 4、 I/O芯片 5、 CPU供电电路m o c 6、各种CPU假负载的做法 . d r a 五、主板测试点：（在维修中讲解） h o 1：ISA总线及其走向 工具的使用（万用表、示波器等t），BIOS 引脚及I/O芯片，串口芯片，KB芯片等 n 2：PCI总线AGP总线及其走向 3、电阻法实i际操作和查走向的技巧 . w 4：CPU：SOKET 7的测试点 SLOT 1的测试点 SOKET 370的测试点 SOCKET423 SOCKET 478 w SOCKET A 462 168线内存DIMM槽 184线DDR内存槽 w …

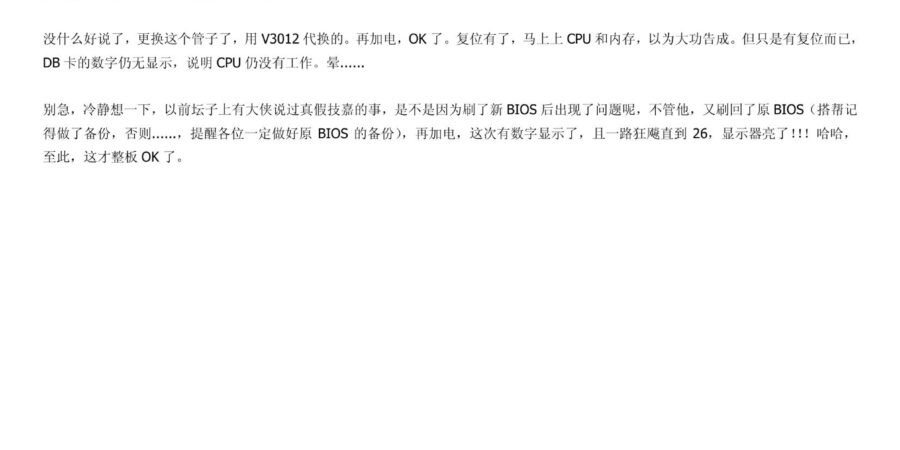

1、技嘉8I845GVM主板， 拆下主板，我先查看了主板外观，成色比较新，无明显异常，只有少许灰尘。清理灰尘后，上假负载和DB卡， 短接PW_ON，能上电，但DB卡数字无显，各电压灯均亮，但BIOS灯及复位灯常亮。测量假负载上的几个电压如下：总线时钟0.4V/0.416V， 主时钟0V/0V，PG信号1.75V，复位信号1.76V，PLL供电1.75V停止时钟0.18V，CPU内核电压1.76V，基准信号0V/1.17V，……系统 管理中断1.75V。DDR#7脚 2.52V。 另外，IO芯片有点点烫手，其余的芯片不烫。 我刷最新BIOS，无效。想换IO，但手中一时没货。 AGP供电管测了吗？如果没有１.５Ｖ输出，一个字－－－换！！！ ＧＡ的通病，无复位就是ＡＧＰ管 今天测量了一下IO旁的一个MOS管，型号为APM3054N，D极3.3V，G极10.8V，S极0V。 没有楼上大侠说的1.5V。看来是这个管坏了。 没什么好说了，更换这个管子了，用V3012代换的。再加电，OK了。复位有了，马上上CPU和内存，以为大功告成。但只是有复位而已， DB卡的数字仍无显示，说明CPU仍没有工作。晕…… 别急，冷静想一下，以前坛子上有大侠说过真假技嘉的事，是不是因为刷了新BIOS后出现了问题呢，不管他，又刷回了原BIOS（搭帮记 得做了备份，否则……，提醒各位一定做好原 BIOS 的备份），再加电，这次有数字显示了，且一路狂飚直到 26，显示器亮了！！！哈哈， 至此，这才整板OK了。 中中中中国国国国 IT 芯芯芯芯片片片片级级级级维维维维修修修修联联联联盟盟盟盟 http://itwx.5d6d.com 更更更更多多多多资资资资料料料料 更更更更多多多多精精精精彩彩彩彩 中中中中国国国国 IT 芯芯芯芯片片片片级级级级维维维维修修修修联联联联盟盟盟盟 http://itwx.5d6d.com 更更更更多多多多资资资资料料料料 更更更更多多多多精精精精彩彩彩彩 这是本人第一次修好真正意义上的故障板，心里的高兴劲就别提有多高了，在此，我要隆重地感谢CCTV，感谢CHANNEL TV，感谢楼上 的各位大侠，更要感谢让我修好第一板的 一块 ASUS 的 P4 板，故障是点不亮，插上我的 PT090 诊断卡，开机，诊断卡不显示数码， 2、 再上假负载一测电压，供电，时钟都正常，复位电压低，只有 0.6V 左右，其实就是没复位， PCI 什么的都复位正常，就是 CPU 没复位，我就查 CPU 复位相关电路，结果一无所获，先不 管，检查一下，其他各点的电压后，发现内存供电只有 0.56V，晕，很显然供电 MOS …

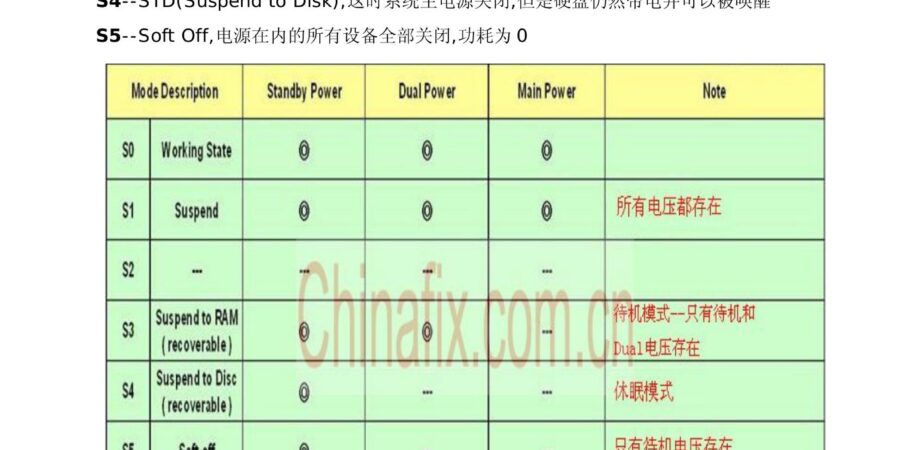

ACPI-高级电源管理 Advanced Configuration and Power Interface 六种状态 S0–Working Status,所有设备全开,功耗一般会超过80W S1–POS(Power on Suspend),这时除了通过CPU时钟控制器将CPU关闭之外,其他的部 件仍然正常工作，这时的功耗一般在30W 以下(有些CPU降温软件就是利用这种工作原理) S2– CPU处于停止运作状态,总线时钟也被关闭,但其余的设备仍然运转 S3–STR(Suspend to RAM), 这时的功耗不超过10W S4–STD(Suspend to Disk),这时系统主电源关闭,但是硬盘仍然带电并可以被唤醒 S5–Soft Off,电源在内的所有设备全部关闭,功耗为0 以华硕 P5GD1 为例的上电时序如下： 第一阶段： 该阶段的电源有battery电源和standby电源 RSMRST#:当SB电压OK时由IO发出的触发 南桥内SB电路的RST信号 第二阶段： 准备上电阶段 PWRBTN# IO_PWRBTN# S3#,S4# PSON# 各信号无误后到第三阶段 第三阶段： 主板上的所有main POWER都在POWER OK 以前达到稳定状态Intel 平台和AMD平台在这个 阶段的上电时序是不一样不同的chipset 在这阶段的要求也不一样AMD需要一个专门的电源控制 芯片控制来控制其CPU的电源时序 AMD 的时序： 1、VDIMM_STR_EN：Memory voltage enable 2、VDDA_EN：CPU PLL …

This worksheet and all related files are licensed under the Creative Commons Attribution License, version 1.0. To view a copy of this license, visit http://creativecommons.org/licenses/by/1.0/, or send a letter to Creative Commons, 559 Nathan Abbott Way, Stanford, California 94305, USA. The terms and conditions of this license allow for free copying, distribution, and/or modification of …

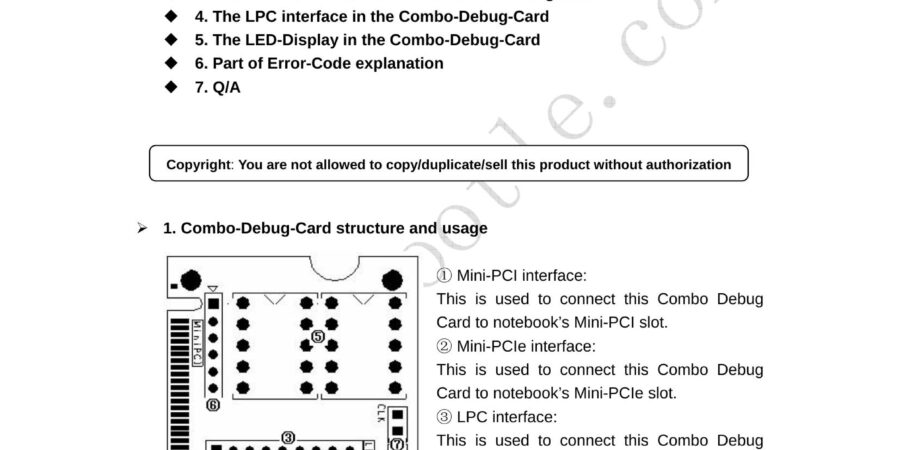

Notebook Combo-Debug-Card (VIP Version) User Guide This notebook Combo-Debug-Card uses 4-layers PCB design to provide a very stable signal quality. Also, it uses Tantalum capacitance to provide good power supply. So this VIP version Debug card is more suitable to be used in poor environment. This VIP version is the upgraded version of the Combo-Debug-Card, …
